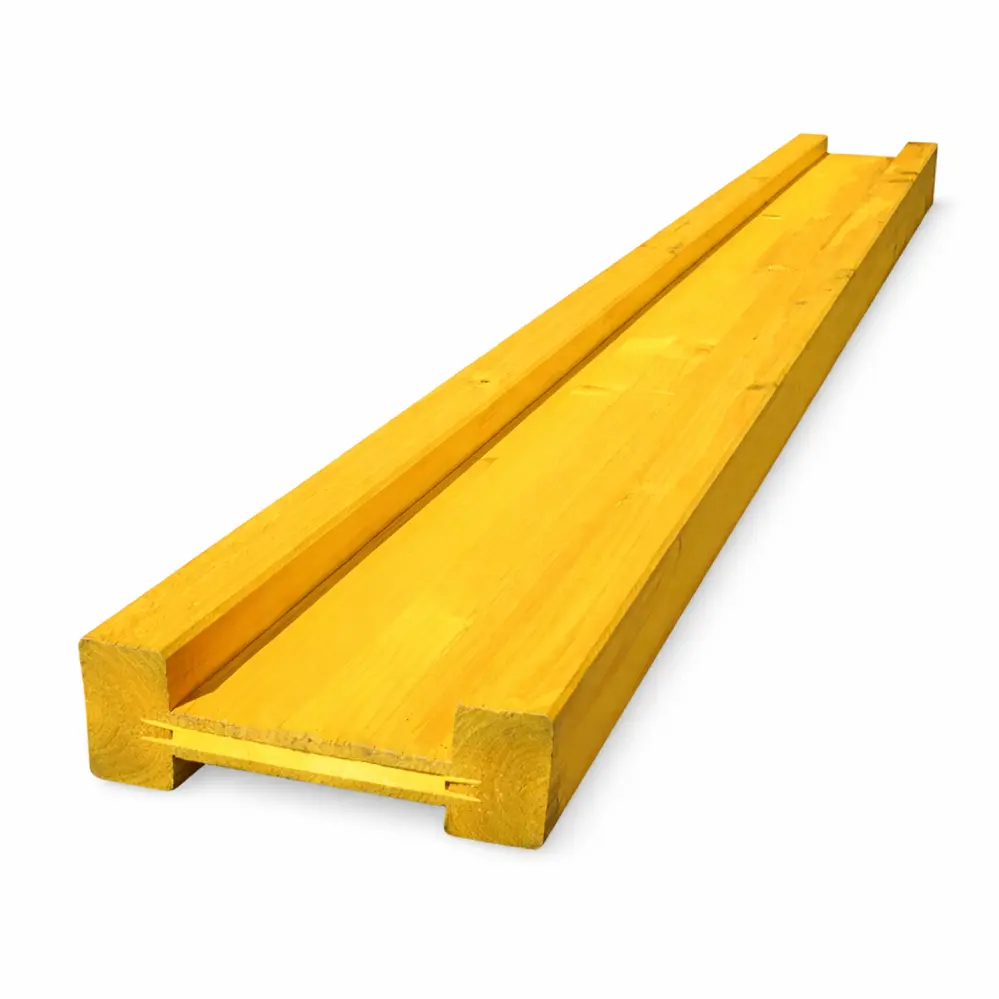

Belka szalunkowa H20 to wysokiej jakości drewniana belka dwuteowa przeznaczona do systemów szalunkowych stropowych i ściennych. Dzięki solidnej konstrukcji, zastosowaniu wyselekcjonowanego drewna zapewnia wysoką nośność, trwałość i bezpieczeństwo pracy na budowie.

Produkt spełnia wymagania normy EN 13377 i jest przeznaczony do stosowania w konstrukcjach wsporczych oraz deskowaniach w budownictwie betonowym.

Najważniejsze cechy dźwigarów Kaufmmanna:

• wysokość belki: 200 mm
• grubość pasa: 40 mm
• szerokość pasa: 80 mm
• grubość środnika: 24 mm
• drewno: świerk, jodła
• wilgotność drewna: 12% ± 3%
• impregnacja całej belki hydrofobowym lakierem kryjącym
• klej na bazie żywicy melaminowej (typ kleju I według EN 301)
• wytrzymałościowo klasyfikowane pasy min. C24
• 3-warstwowe płyty wielowarstwowe z monolitycznego drewna do stosowania jako dźwigary stosowane na wolnym powietrzu, zgodne z normą EN 13353 SWP/3
• bez okucia

Wysoka nośność i parametry techniczne

Dzwigary H20 zostały zaprojektowane do przenoszenia obciążeń w kierunku wysokości przekroju. Parametry techniczne zapewniają bezpieczne użytkowanie nawet przy dużych obciążeniach stropów:

• Siła poprzeczna dop. Q = 11 kN
• Moment zginający dop. M = 5 kNm
• Podpora R_b,k = 47,8 kN
• Moduł sprężystości Younga x moment bezwładności E_I = 486 kNm²
• Moduł sprężystości Younga pasa C24 E_pas = 11.000 N/mm²
• Moduł sprężystości Younga środnika SWP  E_środnik = 6.700 N/mm²
• Waga: 4,4 kg/m

Produkcja podlega stałej kontroli jakości (FPC) oraz zewnętrznemu nadzorowi instytutu badawczego.

Zastosowanie dźwigarów

Drewniana belka szalunkowa H20 znajduje zastosowanie w:

• szalunkach stropowych
• deskowaniach płyt betonowych
• systemach szalunkowych ściennych
• konstrukcjach wsporczych pod beton

Dzięki wysokiej odporności na warunki atmosferyczne może być stosowana w różnych strefach klimatycznych.

Trwałość i ekonomia użytkowania

Zastosowanie trójwarstwowego środnika i połączeń na mikrowczepy znacząco wydłuża żywotność belki. To rozwiązanie pozwala na wielokrotne wykorzystanie elementu na budowie, co przekłada się na niższe koszty realizacji inwestycji.
